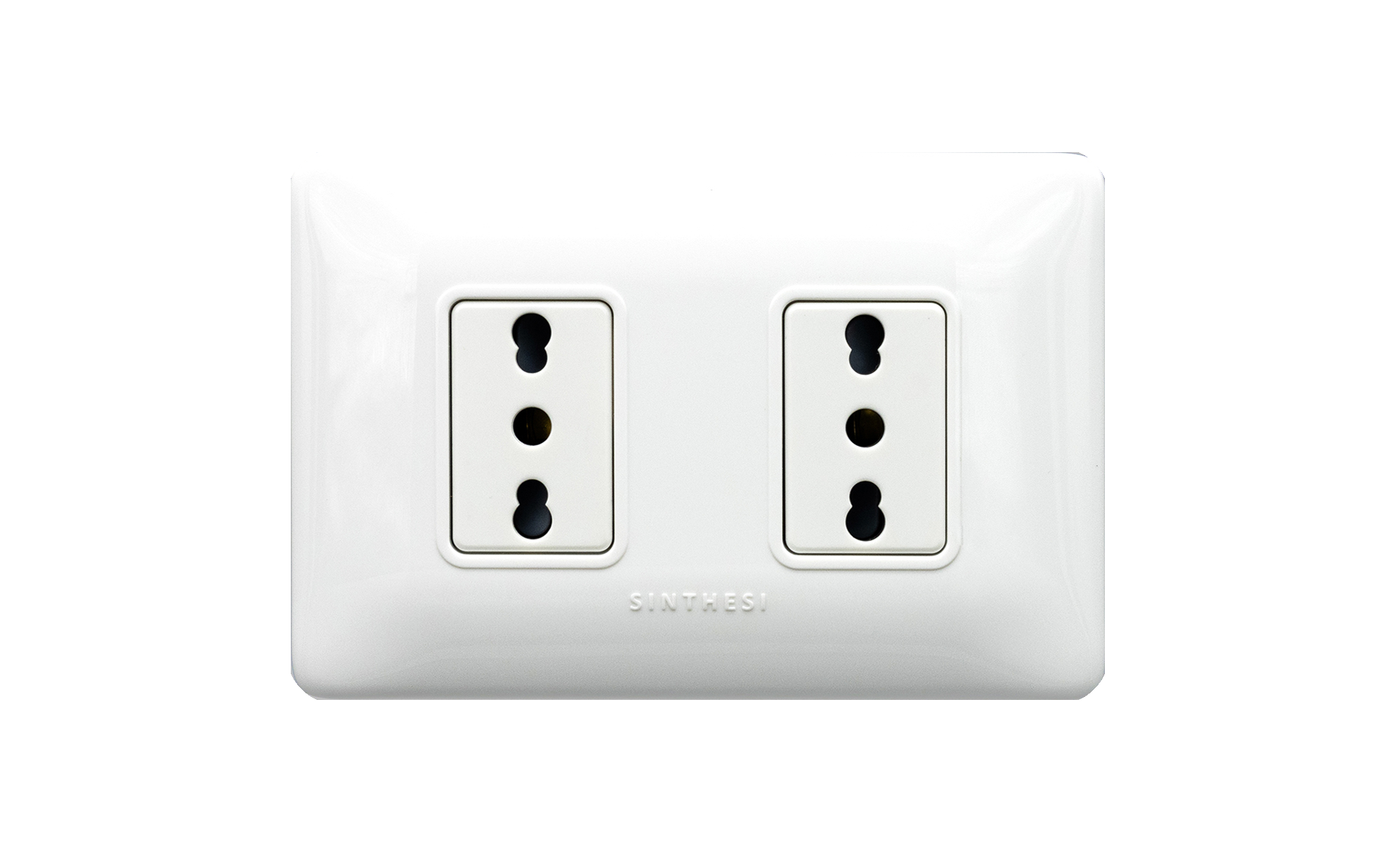

Mecanismo tomacorriente dúplex para uso interior, apto para la conexión de equipos de uso domiciliario, comercial y similar.
Diseñado para cargas resistivas, inductivas y capacitivas dentro del rango nominal.
Incluye dos puntos de conexión independientes, con sistema de protección en alvéolos, borne de tierra central y terminales tipo prensacable que evitan daño al conductor.
Compatible con enchufes estándar Tipo S10/S11 utilizados en Chile.
Tensión máxima: 250V~
Corriente máxima: 10/16A (según equipo conectado)
Potencia máxima: 2.500W – 4.000W
Frecuencia: 50/60 Hz
Grado de protección: IP20 (uso interior)
Número de terminales: 3 por módulo (fase, neutro, tierra)
Sin existencias
Desenergizar el circuito desde el tablero general.
Identificar conductores en la caja de derivación:
Fase (rojo/negro)
Neutro (azul/blanco)
Tierra (verde)
Desforrar 11 mm de aislación.
Conectar los cables en los terminales prensacable, verificando apriete firme.
Montar el tomacorriente en el soporte de sujeción.
Fijar el soporte a la caja de derivación.
Instalar la tapa frontal.
Reenergizar el circuito desde el tablero.
